LiFePO4 ug Lithium-ion

2020-08-03 06:45

LiFePO4

Indibidwal LiFePO4 ang mga selyula adunay gamay nga boltahe nga hapit 3.2V o 3.3V. Gigamit namon ang daghang mga cell sa serye (kasagaran 4) aron makahimo usa ka lithium iron phosphate nga baterya nga baterya.

• Ang paggamit sa upat nga mga lithium iron phosphate cells sa serye, naghatag sa amon halos ~ 12.8-14.2 volts pack kung puno. Kini ang pinakaduol nga butang nga atong makapangita sa usa ka tradisyonal nga lead-acid o baterya sa AGM.
• Ang mga selula sa iron nga phosphate sa Lithium adunay daghan nga kadaghan sa cell kaysa sa lead acid, sa usa ka bahin sa gibug-aton.
• Ang mga selula sa iron nga phosphate sa Lithium adunay dyutay nga density sa cell kaysa sa lithium ion. Kini naghimo kanila nga dili kaayo mabag-o, mas luwas nga gamiton, usa ka tanyag nga hapit usa ka us aka us aka puli alang sa mga pack sa AGM.
• Aron maabut ang parehas nga density sama sa mga selula sa lithium-ion, kinahanglan naton nga ibutang ang mga selula sa iron nga adunay pospito nga lithium aron mapataas ang ilang kapasidad. Mao nga ang lithium iron phosphate pack pack nga adunay parehas nga kapasidad sa usa ka lithium ion cell, mahimong labi ka dako, tungod kay kini nanginahanglan daghang mga selyula nga managsama aron makab-ot ang parehas nga kapasidad.
• Ang mga selula nga iron nga phosphate sa Lithium mahimong magamit sa mga palibot nga temperatura, diin ang mga selula sa lithium ion dili kinahanglan gamiton sa taas nga +60 Celsius.
• Ang kasagaran nga gibanabana nga kinabuhi sa usa ka Lithium iron phosphate nga baterya mao ang 1500-2000 nga mga siklo sa bayad hangtod sa 10 ka tuig.
• Kasagaran ang usa ka lithium iron phosphate pack magpadayon sa bayad niini sa 350 ka adlaw.
• Ang mga cell nga adunay pospito nga lithium iron adunay upat ka beses (4x) nga kapasidad sa mga baterya nga lead acid.

Lithium-ion

Indibidwal Lithium-ion ang mga selyula kasagarang adunay nominal boltahe nga 3.6V o 3.7 volts. Gigamit namon ang daghang mga cell sa serye (kasagaran 3) aron makahimo usa ka ~ 12 volt lithium ion nga baterya nga baterya.

• Aron magamit ang mga selula sa lithium-ion alang sa usa ka power bank nga 12v, gibutang namon sila sa 3 nga serye aron makakuha usa ka pack nga 12,6 bol. Kini ang pinakaduol nga mahimo naton makuha sa nominal nga boltahe sa usa ka selyadong lead acid baterya, gamit ang mga selula sa lithium ion
• Ang mga selula sa Lithium ion adunay mas taas nga density sa cell kaysa lithium iron phosphate nga among gihisgutan sa ibabaw. Kini nagpasabut nga gigamit namon ang labi ka gamay sa kanila alang sa gitinguha nga kapasidad. Mas taas nga Densidad sa selyula moabut sa mahal nga labi ka daghan.
• Sama sa lithium iron phosphate, mahimo usab naton nga ibutang ang mga selula sa Lithium-ion nga parehas aron madugangan ang kapasidad sa among mga pack.
• Ang kasagaran nga gibanabana nga kinabuhi sa usa ka baterya Lithium Ion duha hangtod tulo ka tuig o 300 ngadto sa 500 nga mga siklo sa bayad.
• Kasagaran ang usa ka pack sa Lithium-Ion maghupot sa bayad sa 300 nga adlaw.

Mga Boltahe sa Pack

Idugang ko kini nga seksyon base sa feedback gikan sa usa sa among mga tagasunod sa Facebook.
Ang hinungdan nga gigamit namon ang 3 nga mga selyula sa mga serye alang sa mga baterya nga baterya sa Lithium-ion mao ang boltahe. Ang usa ka 4S lithium ion pack adunay sobra ka taas nga boltahe (~ 16.8v) kung puno na. Sa kasukwahi adunay pipila nga mga radyo nga nanginahanglan daghang boltahe kaysa sa ubos nga bahin sa usa ka 3s lithium-ion pack nga mahatag sa katapusan sa boltahe nga kurba niini. Kung gusto pa naton gamiton ang usa ka 4S lithium ion pack, kinahanglan naton nga iupod ang usa ka regulator sa DC DC, aron madumala ang output sa boltahe. O, sama sa akong gihisgutan sa ikaduhang parapo, mahimo usab namon magamit ang mga lithium iron phosphate cells, nga adunay 14.2-14.4v nga hingpit nga napuno. Kini hingpit nga maayo alang sa kadaghanan sa mga radyo, apan basaha ang mga kinahanglanon sa boltahe alang sa imong radyo.

Nagpabayad

pag-charge sa lithium iron phosphate + lithium ion cells parehas kaayo. Ang duha naggamit kanunay-kanunay ug dayon kanunay nga boltahe alang sa pagsingil. Kung naghisgot kami bahin sa usa sa mga pakete sa baterya sa DIY gikan sa channel, ang pag-charge sa solar o desktop kasagaran gibuhat sa duha nga piraso sa gear.

• Una adunay boltahe ug kasamtangan nga gigikanan. Mahimo kini nga usa ka adjustable buck, o pananglitan sa solar panel.
• Sunod nga adunay kita sa pagpugong sa pagpugong. Gikontrol niini ang boltahe ug ang karon nga paggawas sa among boltahe / kasamtangan nga gigikanan, pagpakaon sa BMS.
• Sa katapusan, gipadala sa BMS ang regulated boltahe sa pack. Nagdugo usab kini gikan sa boltahe gikan sa mga selula nga adunay mas taas nga boltahe kaysa sa uban. Naghatag kini sa uban nga kahigayonan nga madakpan. Bisan pa kung unsa ang giingon ni Bioenno, dili direkta nga magkonektar sa usa ka unregulated nga gigikanan sa imong baterya (BMS o dili!).

Ang bugnaw nga panahon

Sama sa tanan nga mga baterya, ang katugnaw nakaapekto sa abilidad alang sa lithium ion o lithium iron phosphate cells nga suholan. Mao nga kinahanglan naton buhaton ang usa ka butang aron masiguro nga ang baterya dili mahulog sa ubos sa kaging sa lamok. Ang pag-charge sa baterya usa sa mga hinungdan nga akong gibutang ang usa ka tagoanan sa panahon sa bugnaw nga panahon. Kini dali nga ipadayon ang temperatura sa sulod sa puy-anan nga labaw sa kagutom, samtang ang imong solar power o generator nagpabilin sa gawas sa tolda. Usa ka limbong nga gigamit aron magpadayon kini nga mga cell nga labaw sa kagutom, mao ang pagpadayon niini ug ang mga kagamitan sa radyo, sa sulod sa usa ka enclosure. Ang tanan nga mga radios naghimo sa kainit, busa ang pagpugong (sa pila ka degree) nga bentilasyon, ang kainit gikan sa radyo makapainit sa wanang sa palibot sa baterya. Ang usa pa nga limbong mao ang paggamit sa mga warmer sa kemikal sa kamot duol o sa sulod sa kompartimento sa baterya. Ang punto mao ang paggamit sa sentido komon. Tungod kay nahibal-an namon nga dili kami kinahanglan nga mag-charge sa mga baterya sa ubos sa kaging, usa ka yano nga pagbag-o sa mga gawi sa operasyon nga dali nga Rectify kini.

Pagbalanse

Kung nagtukod ka usa ka pack nga adunay sobra sa usa ka selyo sa serye, kinahanglan nimo nga timbangon ang mga cell sa pack o sa charger.
Mahinungdanon nga ipunting tungod kay ang usa ka tawo makahimo sa usa ka video sa YouTube o blog nga nagpakita kanimo kung unsaon pagtukod ang usa ka pack, dili kinahanglan gipasabut nga nahibal-an nila kung unsa gyud ang ilang gibuhat.
Sa ilawom nga linya, kinahanglan nimo nga mano-mano ang pagbalanse sa imong mga cell, o aktibo nga balanse ang imong mga cell. kung imong gitukod ang usa sa akong mga proyekto sa pack sa baterya, Ug gamiton nimo kana nga pack samtang dungan nga pagsingil ug paglabay, ang aktibo nga pagbalanse mao ang paagi aron makaadto. Sa laing bahin, kung gigamit nimo kana nga pack alang sa paglabay ra, pagdala sa uma ngadto sa uma, dayon pagsingil sa imong pagpauli sa balay, sa teknikal nga paagi dili nimo kinahanglan ang pagbalanse samtang gipagawas ang pack. Kung imong bayranan ang mga selyula ingon usa ka kompleto nga pack nga 4s o 3s, kinahanglan nimo usa ka balanse nga bayad, o pagsunud sa matag usa. Siyempre kung mogamit ka 18650 nga mga baterya, ug ang imong charger naglingkod sa pagsingil sa labaw pa sa usa ka cell matag higayon, maayo ka!

Pagpili sa usa ka BMS

Ang mosunud nga parapo adunay kalabutan lamang sa mga gusto nimo nga magtukod og usa ka kompleto nga pack sa baterya. Karon nga nabasa na nimo ang mga parapo sa ibabaw, nahibal-an nimo ang mga boltahe tali sa Lithium ion ug lithium iron phosphate nga talagsaon. Kini usab nagpasabut nga ang BMS nga imong gigamit alang sa imong baterya Pack s espesipikong sa lithium ion o lithium iron phosphate. Makita nimo ang lainlaing mga lainlaing tabla sa pagbalanse sa mga proyekto sa kanal. Gipili namon ang mga balanse board pinaagi sa mga kapabilidad nga among gikinahanglan gikan kanila. Sa wala pa pagpili og board kinahanglan naton mahibal-an:

• Pila na ka amps ang gusto namon nga magbuut sa board
• Pila ang mga selyula sa serye
• Kung ang lithium ion o lithium iron phosphate cells gamiton
• Nagatanyag ba ang board sa pagbalanse sa cell (kung naggamit ka usa ka BMS kanunay nga makakuha usa nga adunay pagbalanse sa cell)

Kung adunay ka kini nga mga numero, magamit nimo kini aron makapili sa husto nga BMS gikan sa imong supplier. Dili ka kinahanglan magtan-aw bisan pa sa presyo hangtod nga imong nasabtan ang imong mga kinahanglanon. Kinahanglan mo usab nga atimanon ang mga namaligya sa eBay ug Alibaba. Kanunay sila dili husto nga nagmarka sa mga board nga BMS nga adunay labi ka labi ka daghang katakut kaysa ilang gihatag. Busa gamita ang imong komon nga diwa. Kung nahibal-an nako nga magpalayo ako sa mga 15 amps sa usa ka BMS, kasagaran ako nagpalit sa usa gikan sa eBay nga gitala alang sa 30 amps.
Ngano nga gusto ka nga mag-apil sa usa ka BMS sa imong proyekto? Ang usa ka maayong BMS nagtanyag usab niini nga mga bahin:

• Sagad nga pagpanalipod sa boltahe
• Sa pagpugong sa boltahe
• Mubo nga proteksyon sa circuit
• Pagbalanse

Kung gisultihan ka sa mga tawo nga dili mogamit sa usa ka BMS o dili kinahanglan ang pagbalanse, gibuhat nila kini nga wala mahibal-an ang dugang nga panalipod nga gihatag sa BMS. Pagkaon alang sa gihunahuna!

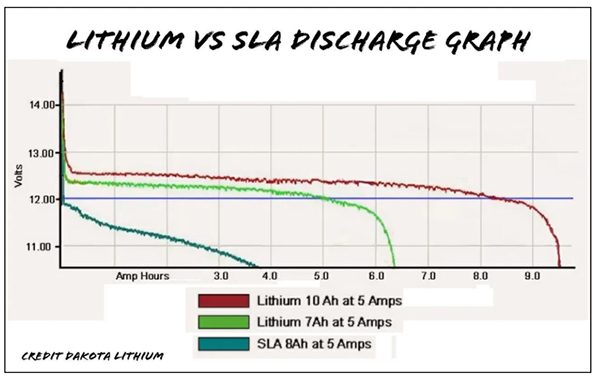

Lithium vs SLA Discharge graph

Usahay bisan unsa pa ka lisud nga pagsulay nako, ang mga tigpadayon nagpabilin sa ilusyon nga ang usa ka selyadong lead acid nga baterya nga parehas nga kapasidad dili lahi o mas maayo kaysa usa ka lithium ion o lithium iron phosphate pack. Kasagaran kini gibase sa presyo. Kanunay kana nga binuang!
Ania ang pipila ka mga kamatuoran.

• Ang numero sa usa nga hinungdan alang sa dili paggamit sa baterya nga lead acid mao ang gibug-aton. Ang Lithium ug lithium iron phosphate pack mao ang usa ka bahin sa gibug-aton samtang gitanyag ang labi ka daghan nga density sa cell. Nahubad kini ngadto sa labi ka oras sa pag-operate, o ang abilidad nga magamit ang among hinagiban nga mas dugay sa uma, nga wala’y pagtaas sa kadako / gibug-aton.
• Ang gagmay nga mga selyo nga lead acid nga baterya adunay usa ka grabe nga pagbagsak sa boltahe sa ilawom sa bug-at nga lulan. Wala kini gidisenyo alang sa mga aplikasyon sa taas nga amperage. Sa tinuud ang gagmay nga mga selyadong lead acid nga baterya gidesinyo aron adunay gamay nga lulan sa kanila sa taas nga panahon. Ang pagpadapat sa tipikal nga 15 hangtod 20 amps gikan sa usa ka moderno nga 100 watt nga radyo, nakasinati kami usa ka hinungdanon nga pag-undang sa boltahe. Ang usa ka tukma nga gitukod nga lithium ion o lithium iron phosphate pack wala magpakita sa parehas nga pagbagsak sa boltahe ingon usa ka baterya nga lead acid. Sa tinuud nga ilalum sa lulan, ang boltahe medyo patag samtang gibuhian ang mga lithium ion ug lithium iron phosphate pack.
• Usa sa mga Ilusyon bahin sa lithium-ion o ang mga lithium iron phosphate pack pack, mao ang "lisud nga ibayad". Sa tinuud ang lithium ion ug lithium iron phosphate pack mas dali nga ibayad kaysa sa usa ka selyadong lead acid nga baterya, kung ablihan ra naton ang atong mga hunahuna niini. Ang kinahanglan lang naton mahibal-an kung pila ang mga selyula nga adunay kita sa serye, ug ang boltahe sa mga indibidwal nga mga cell sa pack. Unya gamita kana nga numero aron magamit ang kanunay nga boltahe nga kanunay-karon sa pack. Kini ang sukaranang matematika! Wala’y boltahe nga float o bisan unsang mga yugto kung gi-charge ang pack nga lithium o lithium iron phosphate pack. Ang kanunay nga boltahe nga kanunay nga boltahe. Kung ang baterya nakaabut sa tumoy sa curve sa boltahe niini, kini puno na. Wala’y naglutaw, o pagsuyop, .. puno ra kini kung naabut sa taas nga boltahe sa boltahe niini.

Mao nga dunay daghang sayop nga impormasyon sa internet. Adunay labi pa sa YouTube, nga gimaneho sa YouTubers nga wala nahibal-an o wala pa nakahimo sa panukiduki. Dili pagsamok kanila, apan kini hinungdanon alang sa matag usa kanato sa paghimo sa atong kaugalingon nga panukiduki. Mouyon ako nga sa ibabaw daw sa baterya nga lead acid mas barato ang paliton, kaysa sa lithium-ion o ang lithium iron phosphate pack. Adunay daghang daghang mga butang nga tan-awon nga lapas sa presyo, nga naghatag kanamo sa tinuod nga tubag sa maong pangutana. Wala man ako maghunahuna sa paggamit sa mga lead acid baterya sa bisan unsang mga proyekto ko. Mao nga nagbiya sa lithium ion ug lithium iron phosphate. Kinsa man ang kinahanglan nimo gamiton sa usa ka proyekto? Ania dinhi kung giunsa ko pagpili.

• Kung naningkamot ko nga moadto sa ultralight nga nagbiyahe nga layo sa paglakaw, ang lithium ion tingali mao ang labi ka maayo nga paagi sa paglakat. Ang labi ka daghan nga density sa cell naghatag usa ka mas taas nga oras sa pagdagan sa mas gamay nga pakete kaysa sa lithium iron phosphate,
• Kung nangita ako usa ka butang nga dali nga pagtrabaho, mas daghang oras sa mga oras sa watt sa 3S Li-Ion, kung diin nga naandan na nako nga gigamit sa baterya sa SLA, ang LiFePO4 mao ang labi ka labi nga kapilian.
• Kung nangita ako labing kaayo nga pagpamuhunan alang sa mga baterya sa pagtipig sa usa ka off grid solar generator, 1500-2000 siklo, zero maintenance, ug 10 o daghan pang mga tuig nga daw katingalahan.

Sama sa bisan unsang butang sa kalibutan, ang mga sangputanan sa among mga proyekto gipasukad sa panukiduki nga atong gibuhat. Kanunay kong makuha ang pagsaway bahin sa dili pag-publish sa daghang mga video, apan kung gibuhat nimo ang panukiduki ug trabaho sa background, imposible nga ihulog matag adlaw ang bisan unsang karaan nga crummy video matag adlaw. Mao nga buhaton ang mga panukiduki guys. Sa katapusan kini magantihon kaayo.

Pagbiyahe uban ang mga baterya sa Lithium

Ang mga lagda sa pagbag-o gikan sa usa ka hurisdiksyon ngadto sa lain sama ka dali sa adlaw nga gabii. Sa kini nga panahon kini daw ang labing kaatbang nga mga pagdili sa mga baterya sa lithium nakit-an nga nagalupad sa o sa gawas sa North America. Sumala sa parehong mga website sa FAA ug TSA, ang mga baterya sa Lithium nga adunay kapin sa 100 watt nga oras mahimong tugutan nga magdala sa mga bag nga adunay pag-uyon sa eroplano, apan limitado sa duha ka ekstra nga baterya matag pasahero. Ang mga baterya nga adunay lithium gidili sa mga bag nga gisusi. Ni ang FAA o TSA wala makahimo bisan unsang kalainan tali sa lithium ion o lithium iron phosphate.
